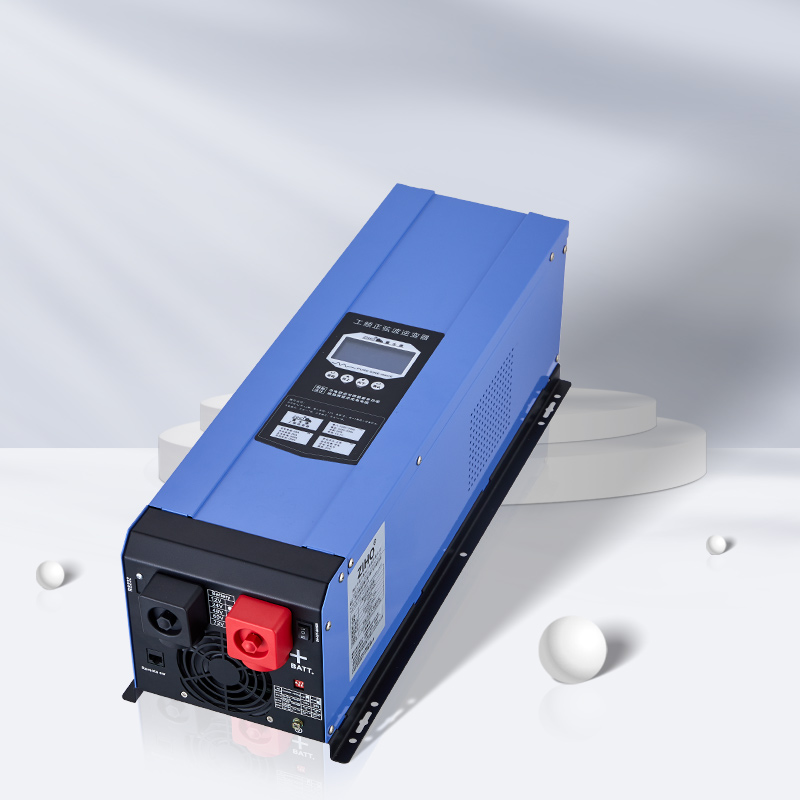

Hva er arbeidsprinsippet for omformeren?

Venner, prinsippet foromformerskal først konvertere AC til DC. Bruk deretter elektroniske komponenter for å bytte DC til AC. Generelt bruker omformeren med høyere kraft tyristor. Og angi en justerbar frekvensenhet for å gjøre frekvensen justerbar innen et visst område. Det brukes til å kontrollere antall omdreininger av motoren. Antall revolusjoner kan justeres innen et visst område. Omformeren er mye brukt i hastighetsreguleringen av vekselstrømsmotorer. Variabel frekvenshastighetsreguleringsteknologi er en viktig utviklingsretning for moderne kraftoverføringsteknologi. Med utviklingen av kraftelektronikkteknologi har AC -frekvenskonverteringsteknologi gradvis modnet fra teori til praksis. Omformeren har ikke bare jevn hastighetsregulering, stort område, høy effektivitet, liten startstrøm, stabil drift, men også åpenbar energisparende effekt. Derfor har AC variabel frekvenshastighetsregulering gradvis erstattet den tradisjonelle glidehastighetsreguleringen, variabel polhastighetsregulering, DC -hastighetsregulering og andre hastighetsreguleringssystemer i fortiden, og er mer og mer brukt innen metallurgi, tekstil, utskrift og farging, røykmaskinproduksjonslinje og bygninger, vannforsyning og andre felt. Det er vanligvis delt inn i flere deler som likeretterkrets, utjevningskrets, kontrollkrets, omformerkrets, etc.

1. Rettingskrets

Funksjonen til likeretterkretsen er å konvertere vekselstrømskraft til likestrøm. Likeretterkretsen er vanligvis en egen likerettermodul.

2. Utjevningskrets

Utjevningskretsen inneholder en pulserende spenning med en frekvens på 6 ganger den for strømforsyningen i likeretteren og den utbedrede likespenningen. I tillegg får den pulserende strømmen som genereres av omformeren også DC -spenningen svinger. For å undertrykke spenningssvingninger brukes induktorer og kondensatorer til å absorbere pulserende spenning (strøm). Generelt har DC-delen av den generelle omformerens strømforsyning en margin for hovedkretsen, så induktoren er utelatt og en enkel kondensatorfiltrerings- og utjevningskrets brukes.

3. Kontrollkrets

I dag bruker den variable frekvenshastighetsregulatoren i utgangspunktet en 16-biters eller 32-biters mikrokontroller eller DSP som kontrollkjerne, og realiserer dermed full digital kontroll.

Omformeren er en hastighetsregulerende enhet med justerbar utgangsspenning og frekvens. Kretsen som gir kontrollsignalet kalles hovedkontrollkretsen. Kontrollkretsen er sammensatt av følgende kretsløp: "Operasjonskretsen" for frekvens og spenning, "spenning og strømdeteksjonskrets" for hovedkretsen, og "hastighetsdeteksjonskretsen" til motoren. Kontrollsignalet til operasjonskretsen sendes til "drivkretsen" og "beskyttelseskretsen" for omformeren og motoren. Kontrollmetoden som er brukt av omformeren er hastighetskontroll, dreiemomentkontroll, PID eller andre metoder. 4 Omformerkrets Inverterkretsen er motsatt av likeretterkretsen. Omformerkretsen konverterer likespenningen til vekselstrømspenningen til den nødvendige frekvensen, og slår av og på strømbryterenhetene til den øvre broen og den nedre broen på et bestemt tidspunkt. Dermed kan en trefaset vekselstrømspenning med en faseforskjell på 120 ° elektrisk vinkel oppnås på utgangsterminalene U, V og W.
